唐山(shān)某厂房生产(chǎn)車(chē)间检测

1、工(gōng)程概况：唐山(shān)某厂房腐蚀严重，现场初探情况多(duō)為(wèi)空气中(zhōng)含有(yǒu)游离的氯离子侵蚀引起，导致钢筋表面钝化膜破坏，促生電(diàn)极反应、混凝土锈胀开裂。

2、检测鉴定原因：因厂房腐蚀严重，进行结构安(ān)全检测鉴定。

3、检测日期：2011年02月12－22日

4、主要仪器设备：

 5、检测内容：

1）此建筑物(wù)的混凝土强度及碳化深度分(fēn)區(qū)检测。
2）此建筑物(wù)钢筋配置情况（包括间距、数量、直径、保护层厚度）及钢筋截面锈蚀损失检测。
3）此建筑物(wù)的裂缝宽度及深度检测，胀、裂、脱深度分(fēn)析。
4）此建筑物(wù)的框架柱位移检测。
5）此建筑物(wù)的平面尺寸测量。
6）整个建筑的外观情况（有(yǒu)无开裂、沉降等明显视觉可(kě)见的破坏），必要时开挖部分(fēn)基础进行检测。
7）主要受力构件截面尺寸及位置。
8）动载条件下，混凝土受力分(fēn)析测试。
9）非侵蚀區(qū)域强度及截面对比检测。
10）设备區(qū)域平面变形检测分(fēn)析。
11）修复物(wù)质(zhì)与原混凝土结合能(néng)力检测分(fēn)析。
12）可(kě)利用(yòng)构件截面残余应力评估
13）结构验算。

5、主要检测结果：

① 结构的混凝土强度满足原设计要求。

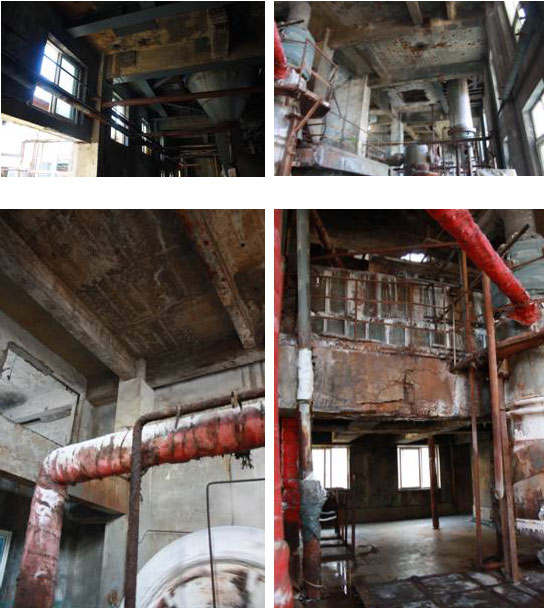

② 该工(gōng)程大部分(fēn)梁及柱出现了裂缝，并出现了大面积的锈蚀、锈胀现象。
③ 该工(gōng)程部分(fēn)框架梁出现过大的变形，其变形不符合规范要求。
④ 该工(gōng)程大部分(fēn)楼板為(wèi)轻钢结构，存在锈蚀现象。
⑤ 该工(gōng)程的部分(fēn)梁及柱配筋不能(néng)满足承载力要求，钢筋锈蚀严重。
⑦ 混凝土碳化深度為(wèi)3.0-4.5mm。
⑧ 所抽测的混凝土构件配筋检测结果表明：配筋符合原设计图纸，钢筋间距及保护层厚度符合规范要求。

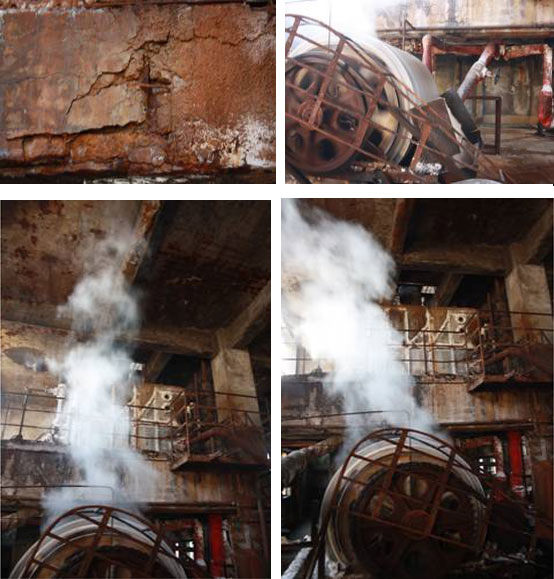

⑨ 结构外观质(zhì)量检查表明：混凝土浇筑质(zhì)量较好，无大的蜂窝及大面积麻面现象。但由于锈蚀严重，故梁出现了多(duō)处因锈蚀、锈胀而产(chǎn)生的较大裂缝及变形。建筑物(wù)结构垂直度，未见明显偏差，无结构性裂缝，地基基础稳定，无发生不均匀沉降的现象

6、主要鉴定结论及加固意见：

一般情况下，被胀脱混凝土微观强度散失不大，但整體(tǐ)构件及钢筋截面损失较為(wèi)严重，部分(fēn)管道洞口出现烧疏、烧蚀现象，少量钢筋锈断。从整體(tǐ)外观上看，点锈蚀较為(wèi)普遍，生产(chǎn)區(qū)域為(wèi)构件表面，表观较為(wèi)良好（尚需进一步检测后确定）。由于厂房化學(xué)环境严重，如仅对破损區(qū)域修复，势必出现刚度局部增强，地震发生时，刚度中(zhōng)心和质(zhì)量中(zhōng)心偏差增大，从而导致扭转破坏，对生产(chǎn)安(ān)全及灾中(zhōng)工(gōng)业生产(chǎn)效益造成强烈影响。因此建议整體(tǐ)概念考虑，做抗震加固处理(lǐ)方案。具(jù)體(tǐ)工(gōng)艺，宜采用(yòng)置换法或改变构件自由長(cháng)度的工(gōng)艺，尽量避免使用(yòng)平面粘贴工(gōng)艺。
