唐山(shān)三友某厂房检测

1、工(gōng)程概况：此厂房建于1997年12月，為(wèi)二层现浇钢筋混凝土框架结构。结构混凝土原设计强度等级：部分(fēn)柱為(wèi)C30，其余均為(wèi)C25。

2、检测原因：现因扩大生产(chǎn)，需增加、更换部分(fēn)设备，致使荷载增加。

3、检测日期：2007年01月5－6日

4、检测内容：

① 此厂房主要受力构件的尺寸和平面轴線(xiàn)尺寸。

② 此厂房主要受力构件的配筋情况及混凝土的材料强度。

③ 此厂房主要受力构件混凝土的裂缝、钢筋锈蚀情况及其他(tā)耐久性问题。

5、检测结果：

① 该厂房平面轴線(xiàn)尺寸和构件截面尺寸基本符合原设计图，混凝土表面基本平整，无蜂窝、坑洞、麻面等现象。主體(tǐ)结构未发现有(yǒu)因基础不均匀沉降所产(chǎn)生的开裂、倾斜等受损现象。

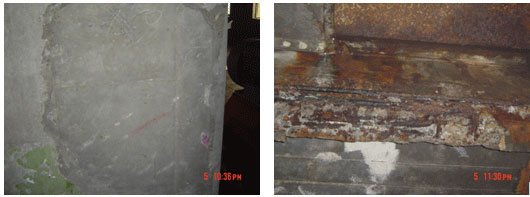

② 该厂房梁、板、柱主要受力钢筋数量符合原设计图纸，钢筋间距基本符合原设计图纸。部分(fēn)次梁钢筋锈蚀严重，混凝土保护层剥落，锈蚀深度最大处4mm，部分(fēn)混凝土材料强度能(néng)达到原设计强度要求，混凝土碳化深度在2mm左右。

6、部分(fēn)次梁钢筋锈蚀原因分(fēn)析：此处梁上方為(wèi)设备洞口，腐蚀性液體(tǐ)沿洞口流下侵蚀混凝土，同时周围存在腐蚀性气體(tǐ)介质(zhì)（特别是氯离子），腐蚀性液體(tǐ)及气體(tǐ)侵蚀到钢筋部位，使之逐渐生锈，钢筋生锈后體(tǐ)积膨胀，引起混凝土沿钢筋开裂。混凝土裂缝的开展，反过来又(yòu)促使钢筋更快锈蚀。现场湿度大，加速了这种恶性循环。

7、处理(lǐ)方案：

裂缝处空鼓混凝土及腐蚀混凝土剔除，钢筋进行除锈处理(lǐ)，并对钢筋和混凝土面层进行阻锈剂涂抹处理(lǐ)，防止钢筋继续锈蚀。根据设备增加后实际荷载，计算所需加固补强的构件，但钢筋锈蚀的梁应按实测钢筋直径取值。原结构应做整體(tǐ)耐久性处理(lǐ)。
