平武县文化馆抗震加固

一、工程概括

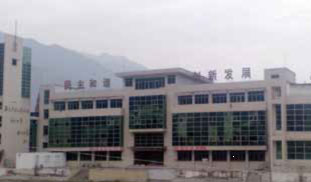

平武县文化馆為主體四层、局部五层的框架结构，建筑面积5561.86 m2。该建筑在汶川地震中，主體结构没有发现明显的损伤。但由于设防烈度由7 度变為8 度，基本加速度从0.1g 提高為0.20g。2010 年，我公司对其检测鉴定，表明部分框架柱、梁，基础位移等不满足规范要求，需进行抗震加固或添加抗震设备。建筑外观照如左所示。

二、加固方案

由于抗震设防烈度从7 度提高到8 度，构造措施已不能达到规定的要求，且不符合要求的部位大量存在，采用隔震或消能减震可以解决抗震加固问题。由于隔震技(jì )术存在耐久性和维修性等不足，故选择使用阻尼器这种消能技(jì )术。阻尼器技(jì )

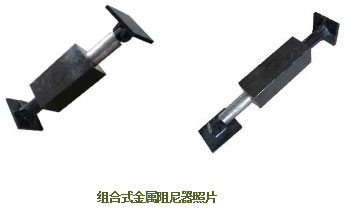

术相对于传统加固工艺而言，从吸收输入能量来说，具有无法比拟的优势，是对结构整體受力性能的改善，摒弃了传统加固工艺头痛医头的弊病。本项目采用组合式金属阻尼器。它分為30 吨、50 吨、75 吨三种规格，阻尼器行程±45mm ～±200mm 之间。成品阻尼器如右图所示。

三、建模计算

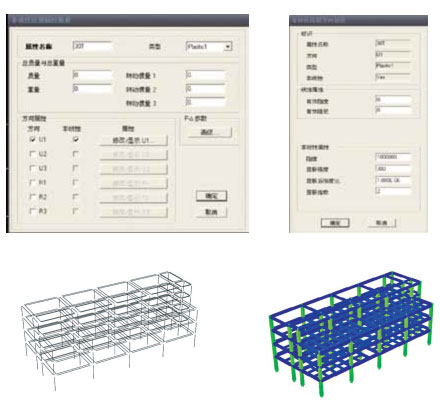

计算采用SAP2000 有限元分析，阻尼器设计参数及有限元模型如下所示

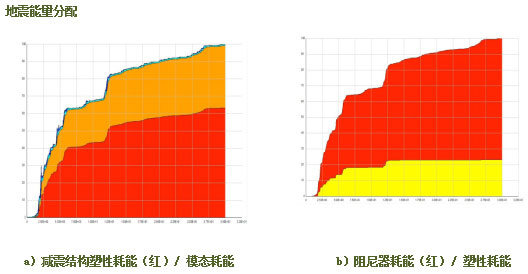

四、计算分析

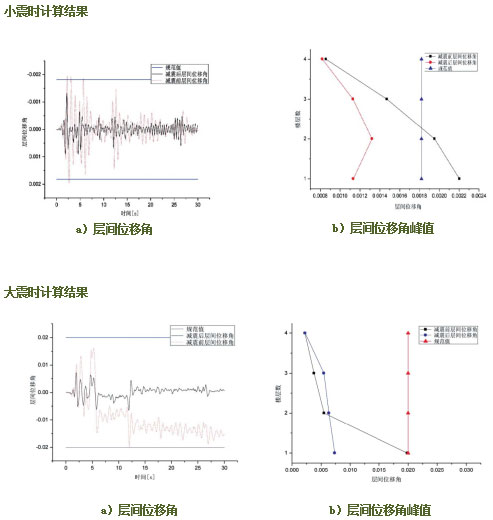

小震作用下，计算结果如下图所示

五、加固总结

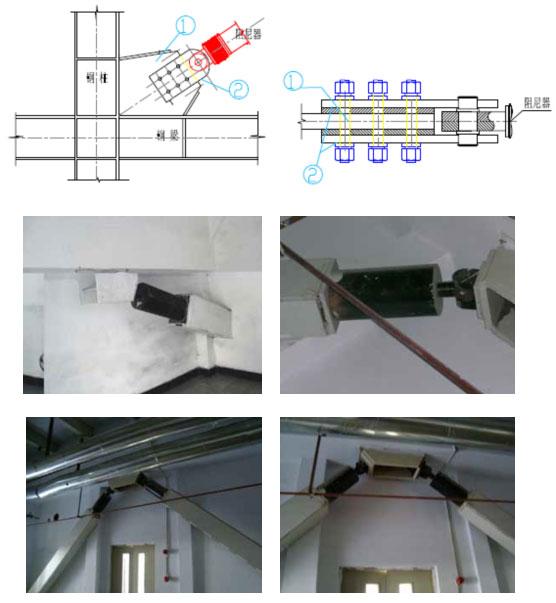

六、加固节点

本工程抗震加固采用CMD 组合式金属阻尼器，其优点是不存在漏油问题，附加重量小，对基础不会造成负担。仅增加结构小震下刚度，大震下提供阻尼，不会增加结构大震下的内力。消能减震措施比传统抗震措施工程造价可降低10%，且具有更高和更可靠的抗震性能。
