映秀電厂震后裂损

一、工程概况

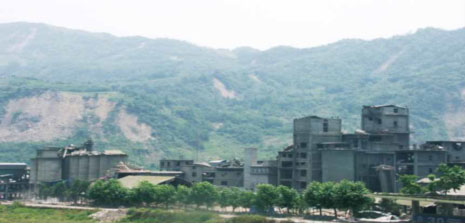

四川映秀湾水力发電总厂位于四川省阿坝藏族羌族自治州汶川县映秀镇，電能主要输往成都地區。2008 年5 月12 日四川汶川发生里氏8.0 级的特大地震，映秀電厂损失惨重，車间厂房，职工宿舍几乎全部成為危房，為此我们以最快的速度投入到灾后重建工作。映秀发電厂全景如下图所示。

二、加固原理

根据映秀電厂备品車间各构件的破坏情况，确定了以下几种加固方法和技(jì )术。

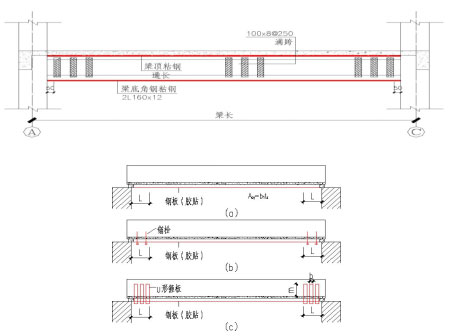

1、粘钢加固

粘钢加固是在混凝土构件表面用特制的建筑结构胶粘贴钢板，使其与混凝土形成统一的整體，利用钢板良好的抗拉强度达到增强构件承载能力及刚度的一种加固方法。外部粘钢的锚固至关重要，必须保证钢板在拉断之前不发生脱胶等粘结破坏现象，既要求钢板在锚固區的粘结受剪承载力Vu 必须大于钢板的受拉或受压承载Vu。据此，技(jì )术总监对于单纯以胶粘结锚固时，钢板在其加固点外的锚固長度L 不得小于下式规定。

2、粘贴碳纤维加固

粘贴碳纤维加固是用胶结材料把纤维增强复合材料贴于被加固构件的受拉區域，使它与被加固截面共同工作，达到提高构件承载能力的目的。具有耐腐蚀、耐潮湿、几乎不增加结构自重、耐用、维护费用较低等优点，但需要专门的防火处理，使用于各种受力性质的混凝土建构筑物。

与其它加固方法相比具有以下明显特征

1）高强度，是钢板的10 倍左右。
2）高弹性，可以降低混凝土中钢筋的应力。
3）高耐久，由于不会生锈，非常适合有盐等腐蚀环境下使用。
4）重量轻，比重為钢的1/5，因此基本不会增加被加固结构的重量。

碳纤维布的主要性能指标

粘碳纤维布用配套胶的主要性能指标

本工程实施碳纤维加固方案执行情况如下

3、植筋原理

化學植筋可植入普通钢筋，也可植入螺栓锚筋，是目前建筑抗震加固工程上的钢筋后锚固技(jì )术, 它是利用结构胶锁键握紧力作用的连接。在混凝土墙體岩石等基材上钻孔, 然后注入高强植筋胶，再插入钢筋或型材,胶固化后将钢筋、锚栓、型钢等高强材料与基底结构牢固连接, 是加固补强行业常用的建筑工程技(jì )术。

根据成孔倾角、成孔机具以及胶粘剂与钢筋安装先后顺序，将各种植入连接件工艺加以对比分析。在本工程中，涉及各种植筋工艺，对其总结如下表所示。

三、效果分析

该工程是特大地震后加固修复，结构破坏形式较為复杂。方案设计与施工过程中采用了多种方法综合加固修复，以满足各不同破坏形式的需求。通过施工补强后，車间恢复了正常的使用，未发现有新的破坏及其它异常现象，取得了良好的效果。
