1   前言

四川汶川地震达8.0级，砌體结构的震害最為严重，在各类结构形式中倒塌的比例也最大，其中有不少是學校教學楼，如聚源中學、蓥华中學、南坝镇小學等，均出现整座教學楼完全垮塌的现象，造成极為严重的人员伤亡。本研究基于有限元数值模型，采用自體接触和非線性单元的生死控制，对典型砌體结构的倒塌过程进行了模拟。通过6个不同算例，对影响砌體结构倒塌的各种关键因素，如倒塌机制、结构體系、抗震构造措施、材料强度等因素进行了讨论，為深入的分析砌體结构的倒塌，提高其抗震性能研究提供参考。

2   分析模型与仿真方法

2.1 模型参数

分析以带外走廊、大开间、纵墙承重的三层预制楼板的典型砌體结构為例。基本模型见图1，结构层高3000mm，每层3个房间，尺寸為8m×6m，外挑走廊1.2m。各房间走廊一侧纵墙有两个门洞(900mm×2400mm)和一个窗洞(1800mm×1500mm)，如图1(a)，无走廊的一侧纵墙有三个窗洞(1800mm×1500mm)，如图1(b)。

(a)正面	(b)背面

图1 教學楼结构模型

结构的传力路径為: 竖向楼面荷载由预制板传递给进深梁，再由梁传递给纵墙；水平地震作用由两个方向的横墙和纵墙分别抵抗。為了分别研究各因素(包括材料强度、圈梁、构造柱、廊柱、楼板拉结措施、地震波方向等)对结构倒塌模式的影响，本研究设计了多个算例分别进行计算分析，具體见如表1。

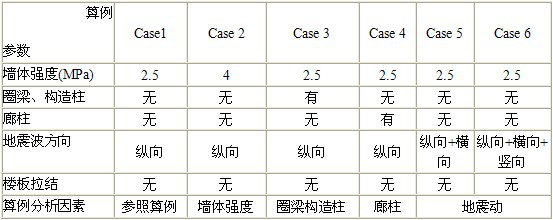

表1  分析算例参数比较

2.2 倒塌模拟原理与计算

结构倒塌模拟是一个从连续體向非连续體转变的复杂数值过程，要求数值模型既能较好的考虑发生倒塌前结构各项行為，又能反映在部分构件破坏后，结构碎片的刚體位移以及破损块體部分之间的相互接触、碰撞等行為，因此对数值模型提出了很高的要求，國内外學者已进行了大量研究，并在非连续数值模型基础上（离散元法，DDA法等）进行了一些倒塌的模拟。

基于有限元法并考虑单元非線性（单元生死）和接触非線性的数值模型，则可以较好模拟结构进入倒塌阶段前的受力行為，对倒塌早期阶段的模拟也可满足工程要求，且有大量的已有程序和代码支持，具有更好的通用性。本研究采用非線性能力较强的通用有限元软件MSC.MAR进行分析，采用接触算法及非線性（生死）单元，以实现结构倒塌过程的模拟。倒塌模拟的实现方法如下

1)為实现塌落构件的撞击、堆载过程，采用接触算法，将各个部件之间设為接触关系，将构件内部单元设置為自體接触；

2)為实现构件失效、塌落过程，运用MSC.MARC提供的用户子程序接口，自行编制单元生死控制子程序以杀死最大应变超出预定限值的单元(墙體压碎应变和拉碎应变均0.00125，钢筋拉断应变取0.01，预制板和梁不考虑单元生死)。

模型主要采用实體单元，钢筋采用杆单元。墙體和混凝土梁采用MSC.MARC自带的各向同性理想弹塑性的Von Mise模型，并考虑开裂影响。砌體墙抗压强度见表1，开裂强度取0.5MPa，开裂后软化刚度取-2000MPa；混凝土抗压强度為20MPa，预制板设為弹性。计算采用动力时程分析，地震波采用為1940年的El Centro波，并按比例放大得到，纵向最大地面峰值加速度為400gal，横向為275gal，竖向為265gal。

3   倒塌模拟结果分析

3.1 参照算例Case 1震害分析

参照算例Case 1，基本没有采取任何抗震措施，在400gal地面加速度作用下，快速倒塌。其倒塌过程如下

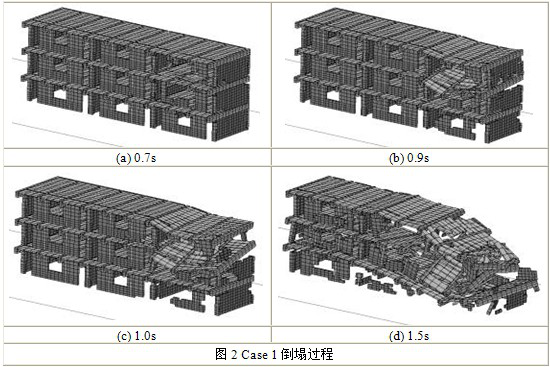

1)0.70s，第二层、第三层边上一侧房间对应位置的梁下墙體先后损毁，其上部支承的混凝土梁开始下落，如图2(a)；

2)0.90s，垮塌梁带动周围预制板一起下落，预制板下落导致其相邻的梁失去侧向支撑，在地震作用下向掉落预制板一侧发生偏移，如图2(b)；

3)1.0s，发生侧移的梁又导致其上下的墙體损毁、倒塌，如图2(c)；

4)墙體垮塌后，导致其他墙體压力增大，引发结构连续倒塌，1.5s后出现大面积垮塌，如图2(d)。

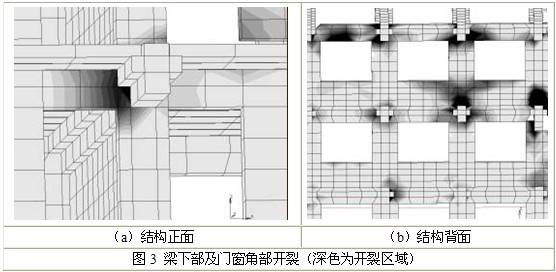

另外，倒塌前还发现，梁下部和门窗角部开裂较严重。梁下部开裂是由于梁在水平力作用下有发生转动的趋势，从而导致周围砖墙开裂；而门窗角部开裂是由于角部应力集中导致。

3.2 墙體强度的影响

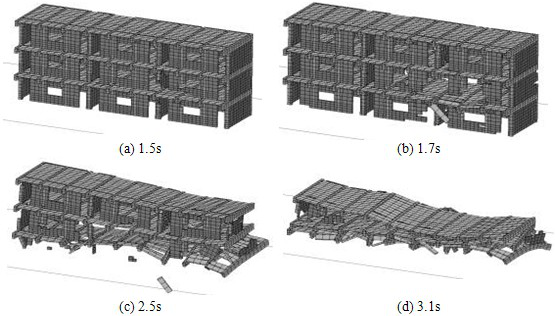

Case2墙體强度為4MPa，比Case1高，结构抗倒塌效果提高明显。1.5s时，Case1已经大面积垮塌，而Case2则基本完好（图4a），可见墙體强度的提高可以延缓结构倒塌开始时间。1.7s时，首层部分墙體损坏，有预制板掉落，上部梁开始塌落（图4b）。2.5s时，整个首层全部垮塌，第二层基本丧失承载力（图4c）。3.1s后，结构完全垮塌（图4d）。

图4   Case2倒塌过程

3.3 圈梁和构造柱对抗震性能的影响

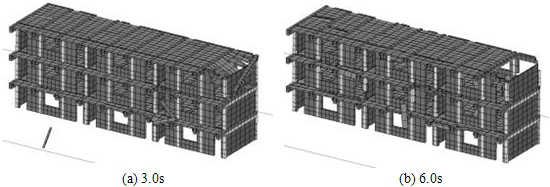

Case3是在Case1基础上，每层楼板位置增设一道圈梁，每根梁下部设置构造柱，圈梁和构造柱单元的钢筋和混凝土分别用MSC.MARC提供的混凝土本构模型和分离钢筋模型加以模拟。圈梁构造柱使结构具有很好的整體性，在3.0s时，外侧横墙的梁坠落，搭在梁上的预制板掉到三层楼板上，如图5(a)。之后，结构没有产生严重损伤，主要问题是预制板坠落。由此也可看出，如果不能保证预制楼板的拉结锚固，则即使保证了墙體质量，也难以完全避免楼板坠落而引起破坏和伤亡。这次在灾區观察到的雁门中心小學教學楼破坏，就存在类似现象。

图5   Case3在地震下的损坏

3.4 廊柱的影响

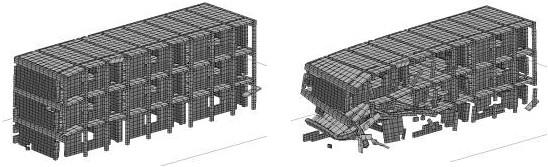

Case4在Case1基础上，增加了砖廊柱。2.5s时，结构一端的底部墙體丧失承载力，开始垮塌；0.7s后出现明显大面积垮塌，如图6。垮塌的特点是，失效的顺序是由下到上，结构沿長向梁端损伤更严重。由于砖廊柱的存在，结构大面垮塌的过程被延后。其原因是，一方面，砖廊柱可以分担少量走廊的竖向荷载，使梁下部墙體损坏的时间延后，一定程度上改善了结构的抗震性能；另一方面，廊柱对梁有一定的约束作用，可以减少因梁转动而引发的墙體开裂，但由于是砖柱，该作用有限。

(a) 2.5s                                                    (b) 3.3s

 图6   Case4倒塌过程

3.5 地震动差异的影响

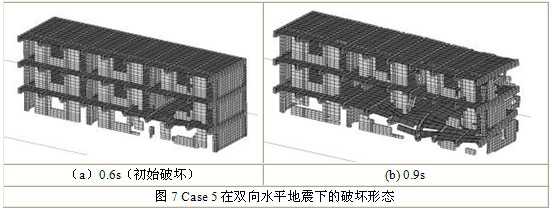

同一次地震，由于建筑离震源距离不同，场地不同，建筑朝向不同，结构受到的地震动作用也不同。Case1、Case5和Case 6输入的地震波形式分别為单向、双向和三向。Case5在0.6s时底部两层右侧教室纵墙首先出现损伤，并导致墙體上方几根梁塌落，如图7。Case 6首次出现破坏的的位置為底层纵墙中部，但后续破坏从三层的纵墙开始，如图8。而Case 1则在0.7s时在二层右侧教室出现损坏。

由于砌體墙體和预制楼板构成的结构，整體性较差，在多向地震动下结构更容易垮塌，算例中三向地震作用下的Case6出现明显局部垮塌的时间最早，而单向地震作用下的Case1则最迟。可见，竖向地震动对砌體结构的影响比较明显，由于砌體强度一般较低，有时不能轻易忽略竖向地震动对结构的影响。

4   倒塌破坏模式及各措施比较

根据分析的算例，砌體结构在罕遇地震作用下主要有以下破坏模式

1) 连续垮塌模式，若未设置圈梁、构造柱，砌體结构整體性较差，梁下部的承重纵墙首先出现损伤、垮塌，损伤的局部墙體将导致其他纵墙进一步损伤，梁失去足够支撑而下落，预制板掉落，加上纵墙损伤扩大，进一步导致周围梁失去竖向或纵向支持，引发连续倒塌。尽管连续倒塌的模式沿着:承重墙→梁→预制板方向进行，但是随着地震作用、材料强度、构造措施的不同，结构各个部分先后垮塌顺序各异，如逐层垮塌型（Case2，4，6），单侧垮塌型（Case1、Case4）等。一般情况下，结构边缘墙體破坏比中间墙體严重，底层墙體比上层严重，这与实际震害调查结果一致。

2）局部垮塌模式， 结构具有较好整體性，墙體受到的作用力较均匀，仅出现预制板掉落或顶层边梁拉结失效而坠落的现象。

3）一般情况模式， 悬挑走廊和结构两侧的预制板最易坠落。这种垮塌模式可以通过增强预制板的拉结来抵抗。

从以上算例可以看出，提高墙體的强度、设置圈梁和构造柱、设置廊柱等措施都可以提高砌體结构的抗震性能，但是各种措施效果不同。显然，墙體强度是一个很重要的因素，但砌體结构刚度大、变形能力小，在罕遇地震作用下，通过提高墙體强度是从提高承载力角度出发，一定程度延缓了结构倒塌，但无法提高结构整體性和变形能力。设置外廊柱，可以减小走廊一侧纵墙的压力，并对上部梁也有约束作用，从而延缓墙體局部出现损伤坍塌，但砖柱的碎散性导致这种功能有限。设置圈梁和构造柱是针对砌體结构整體性差的特点，加强结构的整體性（当然也提高承载力），从而显著提高结构抗震性能，这一措施是最有效的，本文算例及以往震害情况都说明了这一点。另外预制板端部可靠拉结对防止预制板坠落有重要影响。

5   结论与建议

1）基于有限元方法，本文提出了采用自體接触算法和生死单元方法模拟结构构件碎散、堆载过程，实现了砌體结构在罕遇地震下的倒塌全过程分析。

2）通过6个不同算例的分析，考查了材料强度、构造措施、廊柱等措施对结构抗震性能影响。提高墙體强度、设置圈梁和构造柱、设置廊柱等措施都可以提高砌體结构抗震性能，其中设置圈梁和构造柱的措施最為有效。

3）根据算例分析，砌體结构倒塌次序和破坏程度的不同，可以分為整體连续倒塌模式和局部倒塌模式。整體倒塌模式是由纵墙失效、坍塌引起的连续倒塌；局部倒塌主要是边梁或预制板的掉落。

4）砌體结构整體性相对较差，建筑离震源距离不同，场地条件不同，建筑朝向不同，结构的倒塌过程也明显不同，竖向地震对整體性较差结构的影响不可忽略。

5）本文的仿真表明，砌體结构应保证纵墙具有足够的强度储备，并设置必要的圈梁、构造柱，楼板需采取拉结措施，梁底部及门洞、窗洞角部应加强和进行构造处理。
